Funktionsweise einer Entgasungsanlage

Ziel der thermischen Entgasung ist es, inerte Gase aus dem Speisewasser zu entfernen. Dadurch werden Effizienz, Lebensdauer und die zuverlässige Funktion von Dampfsystemen langfristig sichergestellt.

Thermische Entgasungsanlagen entfernen über 99 % des Sauerstoffs ganz ohne Chemikalien – das reduziert Wartungsaufwand, Umweltrisiken und Betriebskosten. Im Vergleich zu chemischen Verfahren gelten sie daher als besonders effizient, sicher und nachhaltig in der Speisewasseraufbereitung.

Bewährte Verfahren: Sprühentgaser

In der Praxis haben sich die von Helmes angebotenen Sprühentgaser als thermisches Entgasungsverfahren etabliert. Beim Sprühentgaser wird das zu entgasende Kondensat / Deionat über einen Lochkörper in einen mit Brüdendampf gefluteten Entgasungsraum gesprüht. Die große Tropfenoberfläche sorgt für einen intensiven Wärmeaustausch. Der über ein Dampfverteilsystem eingeleitete Heizdampf erhitzt das im Speisewasserbehälter befindliche Kondensat / Deionat auf Sattwassertemperatur. Infolge des Aufkochens vom Kondensat / Deionat werden Sauerstoff und weitere inerte Gase ausgelöst.

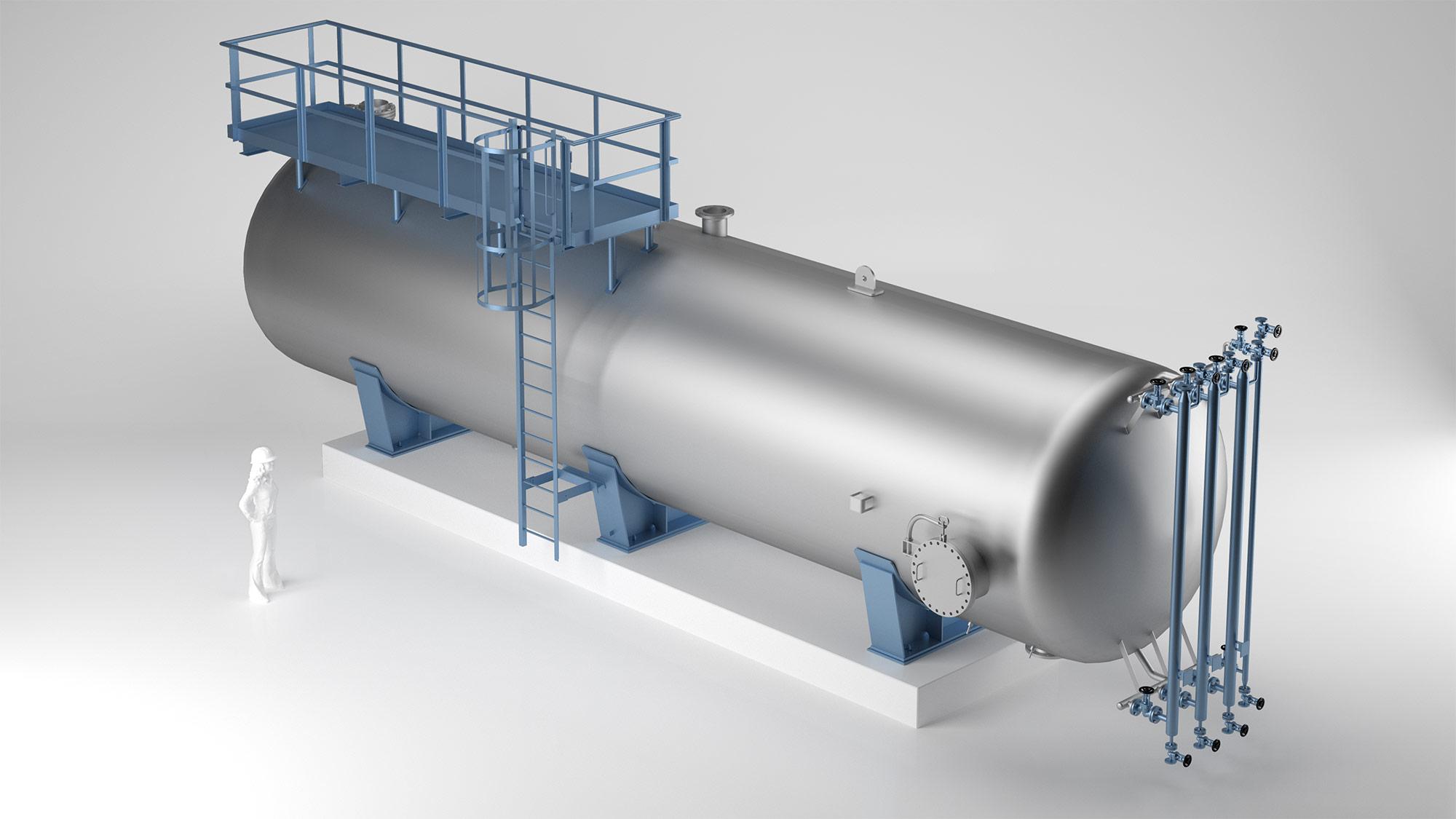

Entgasungsanlagen-image

Typische Einsatzgebiete von Entgasungsanlagen

Entgasungsanlagen kommen überall dort zum Einsatz, wo Dampf als Prozessmedium genutzt wird und höchste Anforderungen an die Speisewasserqualität gestellt werden. Typische Einsatzbereiche sind Kraftwerke, industrielle Dampfkesselanlagen, Chemie- und Pharmaindustrie, Lebensmittelproduktion sowie thermische Energiezentralen. Auch in Papierfabriken, Raffinerien oder Textilbetrieben leisten Entgasungssysteme einen wichtigen Beitrag zur Prozesssicherheit.

Überall gilt: Sauerstoff und Kohlendioxid im Speisewasser verursachen Korrosion, reduzieren die Lebensdauer von Komponenten und gefährden die Betriebssicherheit. Eine professionelle Entgasung sorgt hier für stabilen Anlagenbetrieb, optimierte Energieeffizienz und langfristige Investitionssicherheit.

Komponenten einer Entgasungsanlage

Für einen effizienten Betrieb zählt neben dem Verfahren vor allem das Zusammenspiel hochwertiger Komponenten. Sie sichern eine zuverlässige, energieeffiziente und wartungsarme Entgasung.

Sprühentgaser: Effiziente Wärmeübertragung mit Sprühvorwärmern

Im Zentrum vieler Anlagen steht der Sprühentgaser, über den das kalte Kondensat / Deionat mittels eines Lochkörpers in den Brüdendampfbereich des Speisewasserbehälters gesprüht wird und sich hierbei aufwärmt. Gleichzeitig wird ein großer Anteil des Brüdendampfes bei diesem Aufwärmprozess kondensiert.

Brause: Zerstäubungseinheit für maximale Wasseroberfläche

Ein oft unterschätztes, aber zentrales Element ist ein Lochkörper der oft auch als Brause bezeichnet wird: Über die Brause wird das kalte Kondensat / Deionat in Tropfen versprüht (Rainfall). Über die so vergrößerte Kontaktfläche wird das Kalte Kondensat / Deionat durch dem im Speisewasserbehälter vorhandenen Brüdendampf vorgewärmt. Gleichzeitig wird ein großer Anteil des Brüdendampfes bei diesem Aufwärmprozess kondensiert. Moderne Brausen sichern auch bei schwankendem Durchfluss eine gleichmäßige Verteilung – für stabile Entgasungsleistung und hohe Betriebssicherheit.

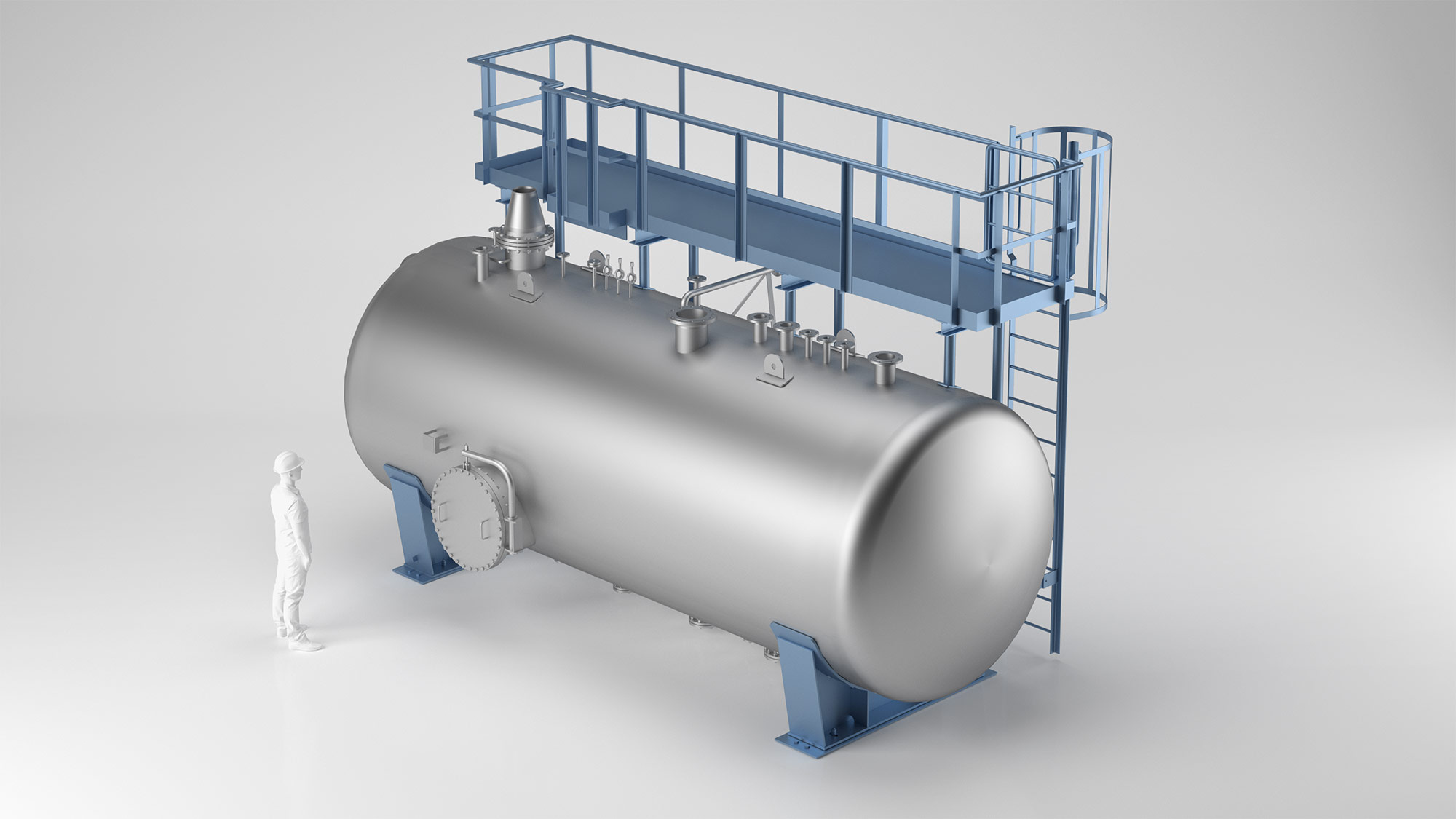

Entgasungsanlagen-image

Speisewasserbehälter: Bevorratung, Entgasung und Temperaturpuffer

Der Speisewasserbehälter kombiniert Entgasung und Bevorratung und versorgt den Kessel kontinuierlich mit vorgewärmtem und entgastem Speisewasser. Als Temperaturpuffer gleicht er Lastschwankungen aus. Ein geregelter Durchfluss ist die Grundlage für einen sicheren Betrieb der Dampfkesselanlage.

Verbindung zur Dampfkesselanlage: Perfekt abgestimmte Systemlösung

Die Entgasungsanlage steht nicht für sich allein: Sie ist integraler Bestandteil der gesamten Dampfkesselanlage. Der Speisewasserbehälter ist über Rohrleitungssysteme, Regelarmaturen und Sensorik nahtlos mit dem Dampferzeuger verbunden. Diese Schnittstelle muss exakt geplant und abgestimmt werden; nur so können Druck- und Temperaturverhältnisse stabil gehalten und das Speisewasser unter optimalen Bedingungen dem Dampfkessel zugeführt werden.

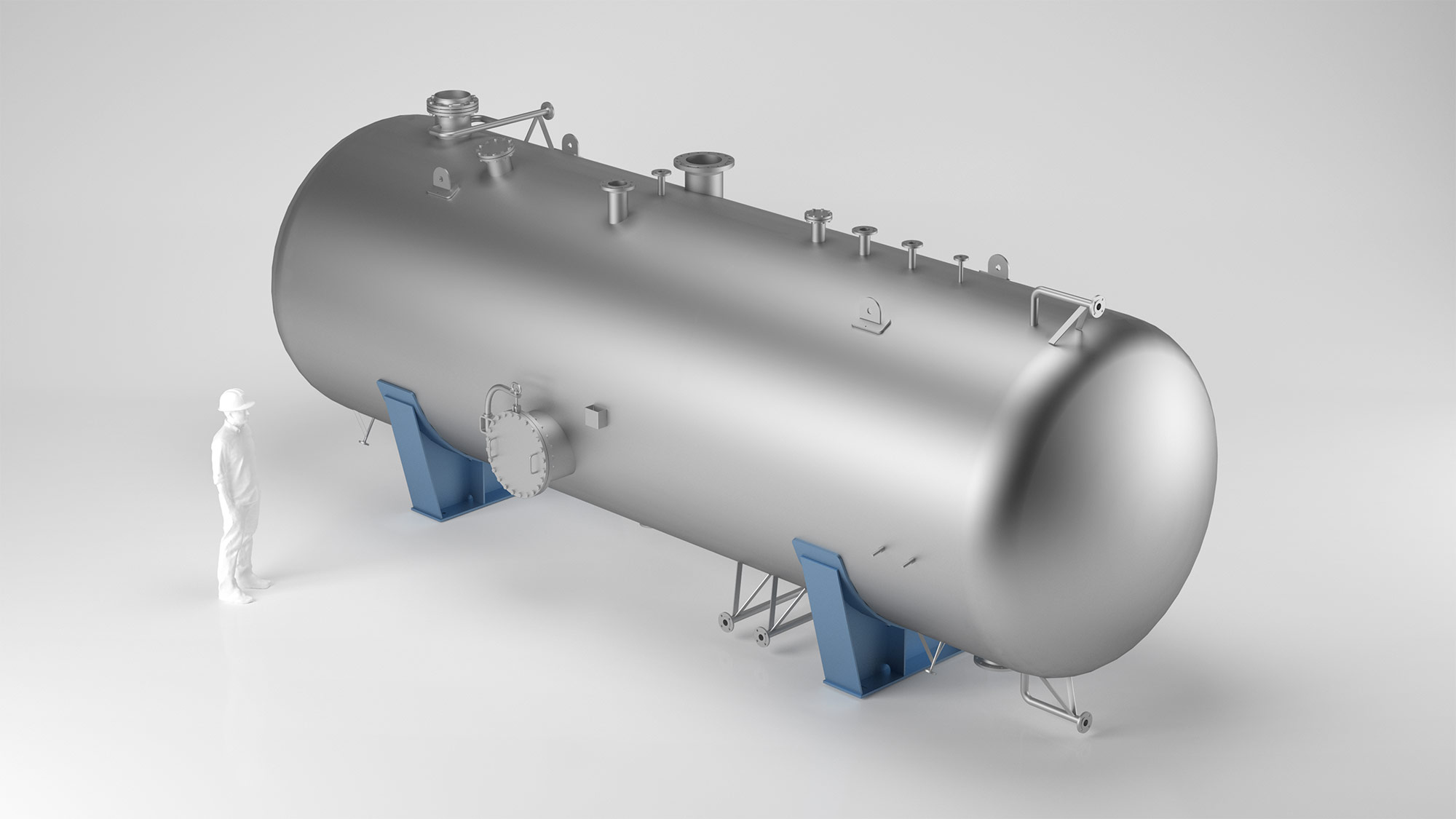

Entgasungsanlagen-image

Vorteile der Helmes-Lösungen im Überblick

Helmes kombiniert jahrzehntelange Erfahrung mit moderner Technik für sichere, effiziente und langlebige Lösungen in jedem industriellen Umfeld.

  • Energieeffizient: Wärmerückgewinnung senkt Betriebskosten und steigert die Leistung.
  • Langlebig: Hochwertige Werkstoffe und wartungsarme Konstruktion für Dauerbetrieb.
  • Flexibel: Modularer Aufbau – individuell anpassbar je nach Anforderung.
  • Zertifiziert: Geprüfte Qualität nach DIN EN ISO 9001:2015.

Das Ergebnis: Maßgeschneiderte thermische Entgasungsanlagen, die Technik, Effizienz und Zuverlässigkeit in jeder Betriebsumgebung optimal vereinen.

Weitere Produktlösungen von Helmes – Speisewassertank & Co. kaufen

Neben der Entwicklung und Fertigung individuell ausgelegter Entgasungslösungen bietet Helmes ein breites Portfolio verfahrenstechnischer Komponenten für den industriellen Einsatz. Dazu zählen insbesondere hochwertige Rohrbündel-Wärmeaustauscher zum Erhitzen, Kühlen, Verdampfen und Kondensieren unterschiedlichster Medien. Ergänzt wird das Angebot durch druckfeste Behälter aus Stahl oder Edelstahl, die passgenau auf spezifische Anwendungsbereiche abgestimmt sind.

Ein besonderer Fokus liegt zudem auf der Entwicklung leistungsstarker Kondensationsanlagen, die eine effiziente Rückgewinnung und Nutzung von Wärme aus Prozessdämpfen ermöglichen. Ebenso bietet Helmes Druckwärmespeicher, die eine flexible und wirtschaftliche Wärmespeicherung erlauben. Die Speicherung dieser thermischen Energie ist dabei ein zentraler Baustein für die Effizienz und Regelbarkeit moderner Anlagenkonzepte.
